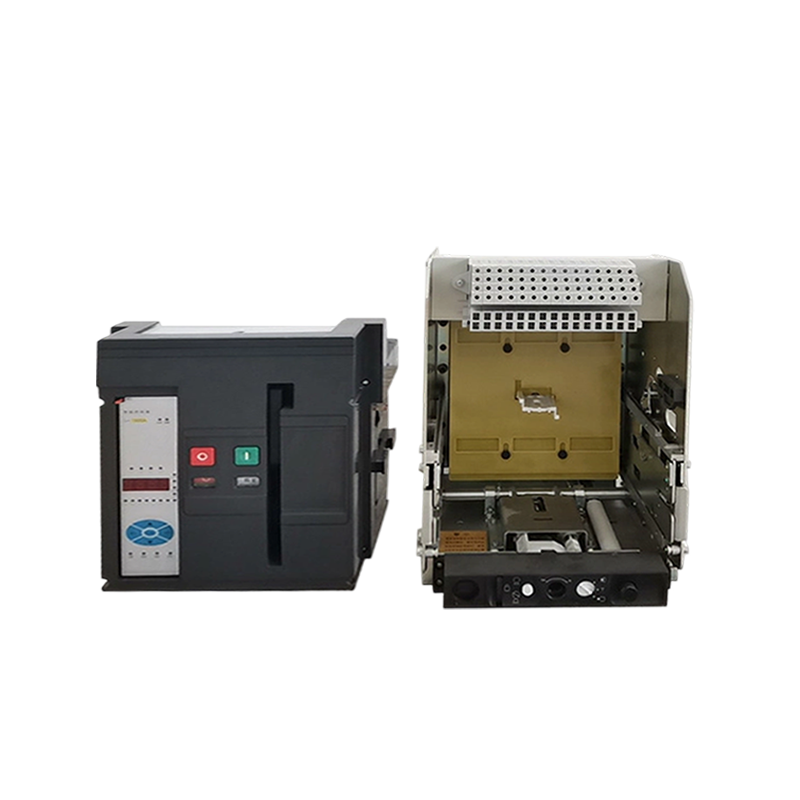

KYW3-1600 万能式断路器

1.断路器具有安全防护功能，高效灭弧和分断，高电器寿命和短时耐受能力。2.断路器配备多种控制器（拨码型、液晶显示型、液晶显示带通讯型）。3.辅助回路接点形式较多，满足客户选择。4.欠压脱扣器、分励脱扣器、闭合电磁铁外形尺寸可全系列通用；欠压延时脱扣器不仅有延时可调，同时具有失压延时可调。5.断路器分固定式和抽屉式两种。抽架形式可靠独特:三位置连锁结构、指针式三位置显示方式、三位置旋转解锁结构、中间位置摇进机构、安全门单点式打开结构。6.断路器具有多种接线方式（水平、垂直、混合）。6.断路器系列化齐全合理：三个框架电流等级:1600A、2500A、4000A二种分断类型：N标准分断型一适用于一般的应用场合；H高分断型一适用于既需要高性能的分断能力，又需要高水平配合的场合，分断可能产生非常高短路电流的工业环境中的高等级短路电流。此环境中两台变压器并联运行的电气系统中同样适用。具有全系列AC690V高性能指标。断路器产品适用于：需要贴牌或ODM厂家。

获取报价

上一个:KYW3-2500 万能式断路器下一个:CH（S）-630 抽出式装置

产品参数
联系我们

KYW3-1600技术参数一览表

断路器型号			KYW3-1600
额定电流In(+40℃)(A)			200、400、630、800、1000、1250、1600
N极额定电流			100%ln
额定工作电压Ue(V)			AC220/230/240、AC380/400/415、AC440/480、AC660/690
额定频率f (Hz)			50/60
额定绝缘电压Ui (V)			1000
额定冲击耐受电压Uimp (kV)			12
极数pole			3、4
全分断时间注(ms)			≤25
闭合时间：2 (ms)			≤60
额定极限短路分断能力 Icu(有效值)(kA)		AC220V/230V/240V AC380V/400V/415V	65
		AC440V/480V AC660V/690V	50
额定运行短路分断能力 Ics(有效值)(kA)		AC220V/230V/240V AC380V/400V/415V	65
		AC440V/480V AC660V/690V	50
额定短路接通能力 Icm(峰值)(kA)		AC220V/230V/240V AC380V/400V/415V	145
		AC440V/480V AC660V/690V	105
额定短时耐受电流 Icw(有效值)1s(kA)		AC220V/230V/240V AC380V/400V/415V	55
		AC440V/480V AC660V/690V	42
操作性能	电气寿命(次) 操作频率(20次/小时)	AC220V/230V/240V AC380V/400V/415V	10000(200A~630A)、8000(800A~1250A)、6500(1600A)
		AC440V/480V AC660V/690V	8000(200A~630A)、5000(800A~1250A)、3000(1600A)
	机械寿命(次) 操作频率(60次/小时)	免维护	10000
		有维护	20000
安装方式		固定式、抽屉式
主电路接线方式		水平接线、垂直接线、混合接线(上水平下垂直)、混合接线(上垂直下水平)
外形尺寸： W×D×H(mm)		固定式3P	259×200.5×318
		固定式4P	329×200.5×318
		抽屉式3P	282×305×351.5
		抽屉式4P	352×305×351.5
重量(kg)		固定式3P	22(200A~630A)	23(800A～1600A)
		固定式4P	34(200A~630A)	35(800A～1600A)
		抽屉式3P	43(200A~630A)	44(800A~1600A)
		抽屉式4P	56(200A~630A)	57(800A～1600A)

注：1、全分断时间：断路器从断开瞬间开始时起，到燃弧时间结束瞬间止的时间间隔。

2、闭合时间：断路器从闭合操作开始瞬间起到所有极的触头都接触时瞬间止的时间间隔。
