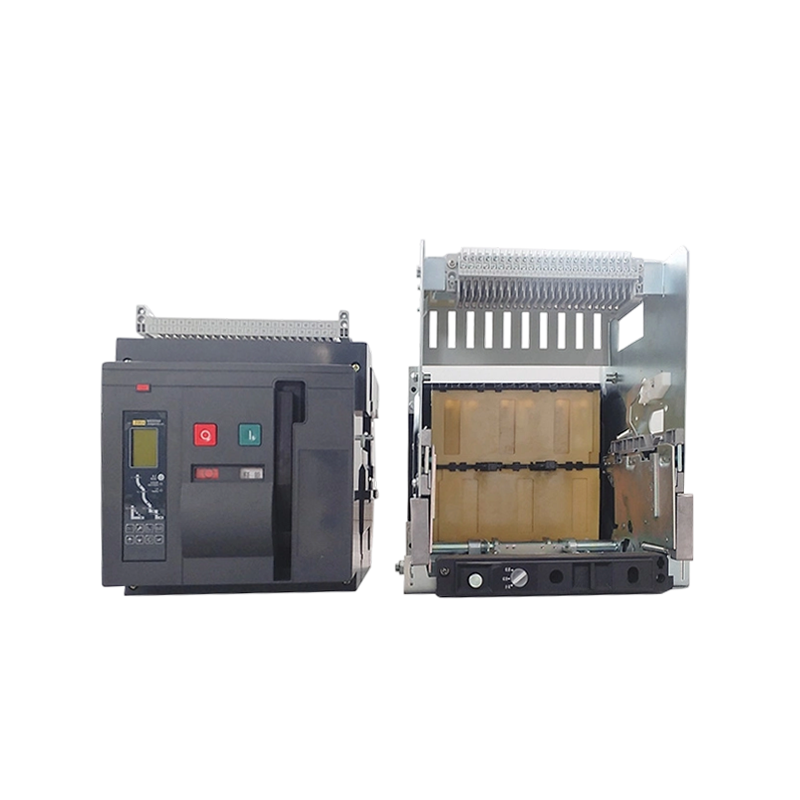

KYW3-2500 万能式断路器

1.断路器具有安全防护功能，高效灭弧和分断，高电器寿命和短时耐受能力。2.断路器配备多种控制器（拨码型、液晶显示型、液晶显示带通讯型）。3.辅助回路接点形式较多，满足客户选择。4.欠压脱扣器、分励脱扣器、闭合电磁铁外形尺寸可全系列通用；欠压延时脱扣器不仅有延时可调，同时具有失压延时可调。5.断路器分固定式和抽屉式两种。抽架形式可靠独特:三位置连锁结构、指针式三位置显示方式、三位置旋转解锁结构、中间位置摇进机构、安全门单点式打开结构。6.断路器具有多种接线方式（水平、垂直、混合）。6.断路器系列化齐全合理：三个框架电流等级:1600A、2500A、4000A二种分断类型：N标准分断型一适用于一般的应用场合；H高分断型一适用于既需要高性能的分断能力，又需要高水平配合的场合，分断可能产生非常高短路电流的工业环境中的高等级短路电流。此环境中两台变压器并联运行的电气系统中同样适用。具有全系列AC690V高性能指标。断路器产品适用于：需要贴牌或ODM厂家。

获取报价

上一个:KYW3-4000 万能式断路器下一个:KYW3-1600 万能式断路器

产品参数
联系我们

KYW3-2500技术参数一览表

断路器型号			KYW3-2500
额定电流In(+40℃)(A)			630、800、1000、1250、1600、2000、2500
N极额定电流			100%ln
额定工作电压Ue(V)			AC220/230/240、AC380/400/415、AC440/480、AC660/690
额定频率f (Hz)			50/60
额定绝缘电压Ui(V)			1800
额定冲击耐受电压Uimp(kV)			18
极数pole			3、4
全分断时间 (ms			≤30
闭合时间(ms)			≤70
分断类型			S	H
额定极限短路分断能力 Icu(有效值)(kA) 额定运行短路分断能力 Ics(有效值)(kA)		AC220V~415V	66	85
		AC440V/480V/660V/690V AC220V~415V	55 66	66 85
		AC440V/480V/660V/690V	55	66
额定短路接通能力 Icm ( 峰值 ) ( kA )		AC220V~415V	145.2	187
		AC440V/480V/660V/690V	121	145.2
额定短时耐受电流 Icw(有效值)1s (kA)		AC220V~415V AC440V/480V/660V/690V	6655	8566
操作性能	电气寿命(次) 操作频率 (20次/小时)	AC220V~415V	15000(630A~1250A)、11500(1600A~2000A)、11000(2500A)
		AC440V/480V/660V/690V	12500(630A~1250A)、10000(1600A~2000A)、8000(2500A)
	机械寿命(次) 操作频率 (60次/小时)	免维护有维护	15000(XU产品10000) 30000
安装方式		固定式、抽屉式
主电路接线方式		水平接线、垂直接线、水平加长接线、垂直加长接线、混合接线(上水平下垂直)、混合接线(上垂直下水平)、混合加长接线(上水平下垂直)、混合加长接线(上垂直下水平)
外形尺寸：W×D×H(mm)		固定式3P	368×309.5×394
		固定式4P	463×309.5×394
		抽屉式3P	375×400×432
		抽屉式4P	470×400×432
		固定式3P	49.4(630A～1250A)	50(1600A~2500A)
重量(kg)		固定式4P	61.5(630A～1250A)	62.3(1600A~2500A)
		抽屉式3P	87.1(630A～1250A)	87.4(1600A~2500A)
		抽屉式4P	106.2(630A～1250A)	106.7(1600A~2500A)
